壁球馆平面图

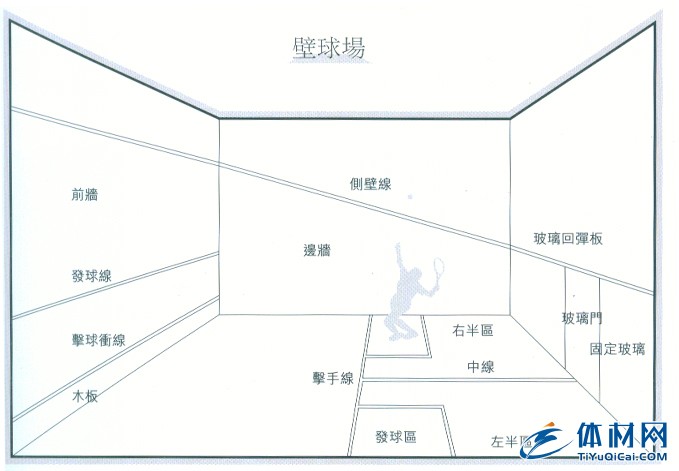

壁球馆场透视图
壁球馆施工工艺：
|
墙壁系统
|
根据墙身建造的材质结构不同，壁球馆因此而分为了批荡式和模板式，二者相对而言，模板式耐用一些但造价要高许多，在国内受经济因素影响，较为普遍的是批荡式。
|
批荡式
|
批荡式壁球馆使混凝土墙体得到更完善的补充。基础混凝土墙体坚硬，牢固，但常会遇到龟裂、散裂、留下斑迹等问题。特有的壁球墙体专用材料和操作技术已达到这一系统所预定的目标，可对碎裂、散裂、留下斑迹等问题提供了一种长久的解决方案。在常规条件下墙体表面将十分完整地保持原样，球场墙壁在球的高速撞击和球拍的不断打击下而依然不改变颜色，将依然为白色，洁净如初。
|
|
模板式
|
由数件模板在工地现场化学粘合成整件无缝盖面模板。以其独特的安装方法，距离混凝土墙安装,避免批荡式壁球场因混凝土或砖墙表面之裂痕而影响表面。面层由特殊树脂制成，以使其更加透明，并具有不粘灰尘、不凹陷、不易刮花等多重优点；特制高压强化纤维板，强度好，回弹性能良好；具吸音功能，减低击球时的噪音等优点。
|
||
|
地板系统
|
材料性能要求
|
1. 地板性能符合有关体育地板标准(详见行业资料德国标准)
2. 对球z的反弹性能良好；
3. 减震、抗震；
4. 隔音效果好；
5. 加弹力软垫，为坚硬的枫木地板提供特有弹性及承受重压，降低运动员在地板上因弹跳所带来的震伤机会。
|
|
|
施工工艺
|
1．在场地长、宽的对角在线允许+/-10毫米的误差
2．在地板任意连结处的平整度误差为0.25毫米。每一处的敞开连结不应超过2毫米宽，在地板与墙体连接处不超过6毫米宽的膨胀间隙除外。
3．地板表面在直径3米范围内允许+/-3毫米的误差。
|
||
|
玻璃门系统
|
1. 玻璃门系统所有结构都使用12mm的安全玻璃制成；所有的边缘都要经过打磨；板与门之间的接缝处，利用12mm厚的玻璃在其侧面两冀做均匀支撑。安全性能是最被关注的重点。系统的每个部分都要经过安全性的反复测试，能经受强烈的冲击和超重负荷。
2. 透明或半透明的玻璃都可以。
3. 玻璃门系统的配件强度要高。
|
||
|
灯光系统
|
场地应用人造灯，照明水平尺寸为1000毫米。
1．推荐标准500LUX
2．最小标准为300LUX
3．电视标准为1200LUX
4．墙体任一位置都清晰可见，平均照明度超过15%
5．应采用无影灯，以免外界干扰
|
||
|
通风系统
|
场地和观众席都将提供一套通风系统以保证每小时四次完全的空气调节。供热，通风或其它设施的任一部分都不允许突出在场地里面，除非该设施能达到以下要求：
a.设施的每一部分均不超过水平地面5400毫米
b.设施的每一突出部分均不在空间占超过150毫米位置
c. 没有影子投影在前墙上
|
||
