【摘 要】本文通过对西安协同公司的IBMS 系统集成平台系列产品在沈阳奥体中心综合体育馆项目中的应用分析，介绍了IBMS 在体育馆项目中的作用与优势。
【关键词】IBMS 奥体场馆 双客户端 两层联动 信息整合
1 前言
沈阳奥体中心综合体育馆位于沈阳市浑南新区，是沈阳奥体中心“一场三馆”的重要组成部分，总投资4.6 亿元，建筑面积67981m2，包含一个可容纳10000 人的体育馆和篮球、体操、乒乓球等多个训练热身馆，是一座智能化、现代化的综合性体育场馆。奥体中心综合体育馆的场馆综合运营管理平台采用西安协同公司的IBMS 系列产品，把自身的智能化集成水平提升到了一个新的高度。
2 系统介绍
沈阳奥体中心综合体育馆的场馆综合运营管理平台，是各智能化弱电系统及物业、行政办公部门的协同管理平台，由建筑设备集成管理软件、物业管理软件、行政办公管理软件组成。建筑设备集成管理平台通过开发相关智能化弱电子系统通信接口或网关，实现针对建筑设备管理系统、安全防范系统、消防系统、变配电系统、电梯系统、公共广播系统、智能照明系统的数据交互、共享及集成管理；物业管理系统通过与建筑设备集成管理系统的数据交互，为日常物业管理提供必要的智能化辅助手段；行政办公管理系统通过定制开发，为运营办公人员提供有益的软件管理辅助；各组成部分相互独立又相互协同。
沈阳奥体中心综合体育馆的建筑设备集成管理软件、物业管理软件、行政办公管理软件使用统一的界面，并对用户权限进行统一的设置与管理。用户通过统一的登陆窗口进入系统，通过界面中的功能模块划分进入相应软件功能界面（所有功能模块的用户权限需要实现统一的管理与设置）。
沈阳奥体中心项目所采用的新一代协同IBMS 产品共集成了以下10 个子系统：
◆ Johnson 楼宇控制子系统；
◆ Notifier 消防报警子系统；
◆ 电视监控子系统（含大华硬盘录像机）；
◆ Honeywell 防盗报警子系统；
◆ TOA 广播子系统；
◆ 深圳中电变配电子系统；
◆ 邦奇照明子系统；
◆ 博林特电梯子系统；
◆ SynchrOffice 行政办公管理子系统和SynchroFMS 物业管理子系统。

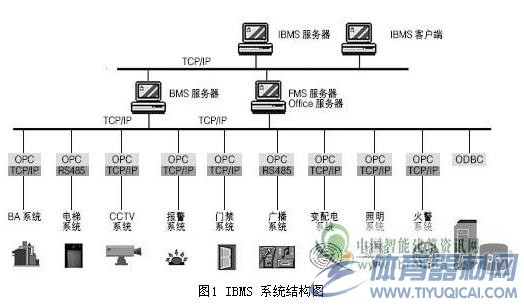

IBMS 系统的接入网络如图1 所示。
3 系统实现
3.1 系统整体功能
（1）实时监视各分系统关键设备和关键点，具体内容如下：
◆ 对空调、给水、排风、电梯、变配电、照明等设备运行状态、故障报警、实时温湿度，以及大楼环境温湿度等参数的监视；
◆ 对所有门开关状态的实时监视；
◆ 对300 个摄像头画面的实时监视；
◆ 对温感、烟感探头和手动火灾报警按钮状态的实时监视；
◆ 检测广播系统主机故障报警和各个区域广播状态；
◆ 检测配电系统重要参数及报警状态；
◆ 检测各个报警点的报警状态；
◆ 监测电梯运行状况和报警信号；
◆ 监测照明回路状态。
（2）执行上层应用下达的管理方面的控制指令，具体内容如下：
◆ 风机、空调的开关；
◆ 对所有摄像头画面的切换；
◆ 照明回路的开关控制和调光；
◆ 录像查询、回放。
（3）其他功能，具体内容如下：
◆ 综合各个控制系统的状态信息，提供相关报告；
◆ 完善的历史数据查询功能和图表、报表趋势分析功能；
◆ 远程访问能力、维护管理功能；
◆ 完善的安全管理机制；
◆ 值班管理功能，包括排班、日志记录；
◆ 智能设备综合管理；
◆ 面向统计分析的能耗管理；
◆ 办公系统信息整合、物业管理、员工管理、会议室管理等。
3.2 双客户端使用
（1）智能客户端
IBMS 的智能客户端软件采用微软最新的智能客户端技术，将胖客户端应用程序的优点和瘦客户端应用程序的容易部署和管理的优点结合起来。此外，智能客户端工具还集成了包括基础管理、诊断维护、实时监控、实时调度、值班管理在内的多项功能，能够满足本地保安人员在值班管理上不同层次的要求。
智能客户端具有实时监控能力，能够监控包括报警点、启停点、状态点、电子地图、数据库、视频画面等在内的所有关键点和关键信息，从各个角度，全方位地向管理人员展示整个奥体中心的实时状况，为管理人员的入场操作提供便利。
在提供监控能力的同时，智能客户端内置的报警自动切换功能、监控画面自动巡检功能、应急联动策略功能等也都有很好的体现。
（2）Web 客户端
沈阳奥体中心不仅使用了IBMS 基于C/S 模式的智能客户端，而且也使用了IBMS基于B/S 的Web 客户端，为物业管理人员提供了一种整体监控的方式，使物业管理人员能够通过IE 浏览器的简单登录，快速实现对整个系统的掌控。
Web 客户端在页面表现、模块的组织方式、响应速度等方面做了大量的尝试，从而使操作更简便、配置更容易、系统反应更迅速。
Web 客户端同时集成了图形监控、历史数据查询、设备管理、能耗统计、扩展模块等功能，功能更加强大。其中的Web客户端的IO 信息查询功能，能轻松查询所有监控点的历史信息、历史趋势、月结报告等。
在沈阳奥体中心项目中，智能客户端的稳定性和实时性、Web 客户端的简洁性和灵活性都得到了体现。两种客户端的同时使用，既满足了监控室保安人员的快速反应的要求，也满足了高层管理人员对系统整体监管的需求，很好地解决了不同用户的不同需求。
3.3 两级联动
实现子系统之间的联动控制和应急预案的自动化等功能是IBMS 系统集成的重要作用之一。沈阳奥体中心项目采用的西安协同公司的IBMS 系列产品，在完善原有联动功能的基础上，增加了新的亮点。其联动功能可以分为一级联动和二级联动两级。
（1）一级联动

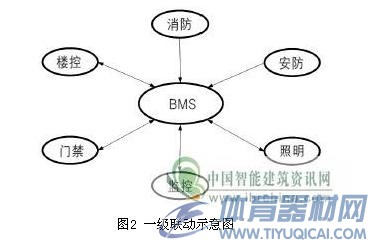

一级联动主要是实现所有子系统底层数据流的联动控制功能（如图2 所示）。当系统内的联动触发条件满足时，系统自动按照预先设置的系统联动控制方案将控制信号发送出去，控制相关的设备。
比如，可以事先设定，出现火灾报警时，强行关闭空调运行风机，以及空气处理机或新风机组的新风门和回风门，同时通过相应楼层空调系统的温度传感器监视出现火灾报警的区域的温度变化情况，通过给排水系统监视水池和水箱的供水情况。此外， 在火灾发生时，IBMS 系统还可以控制电梯等重要设备进入关闭状态，并监测消防泵等消防设备的工作状态，在其发生故障时及时通知消防处理人员，以便他们及时了解消防设备当前的状态，采取相应对策。
再比如，可以事先设定，当出入口控制与管理系统在非工作时间检测到有人持卡进入或非法侵入时，电视监控系统自动将进入管制门或报警点附近区域摄像机的摄像画面切到保安中心主监视屏上，并重点监录这些摄像机的摄像内容，以供必要时核对或提供公安部门处理。
此外，当报警系统检测到报警信息时，电视监控系统可以立即把摄像机切换到相应的关键点预置位，同时联动照明系统，打开相应区域的灯光，保证电视监控系统可以拍摄并录制到现场的情况。
一级的联动主要在后台完成，它的工作模式都是事先设定好的，一旦确定，只要满足触发条件就立即执行，不需要人为的干预。这样的联动模式速度很快，但是对监控页面的控制能力有限，因此西安协同公司的IBMS 增加了二级联动，以实现对监控页面的复杂联动功能。
（2）二级联动
二级联动主要是对页面层的联动处理，它通常由一个监控点的状态来触发，一旦触发即可联动一系列的监控页面，如报警点页面、楼层电子地图、视频监控图形页面等。用户可以通过鼠标的点击拖拽，轻松完成对不同监控页面的联动配置。通常，联动的监控页面会有多个，它们弹出的顺序是可以设定的。监控页面联动触发后，用户可以进行人为的干预，如关闭监控页面等。
3.4 信息整合
沈阳奥体中心是一个综合性的体育场馆，不但要保证比赛期间的正常运营，还要保证非比赛期间体育场馆的整体运营。因此，对物业管理和日常办公系统的集成有着非常重要的地位。
（1）物业管理系统
物业管理子系统采用流行的B/S 结构， 由西安协同公司的物业管理软件SynchroFMS 构成， 以浏览器方式对场馆内部进行综合管理，提供标准化的软件模块。所提供的软件模块包括空间管理、设备管理、库存管理、能耗管理、租赁管理、收费管理、环境管理、保安消防管理和系统管理9 个业务模块。
（2）行政办公系统
行政办公管理子系统采用流行的B/S 结构， 基于协同物业管理软件SynchroFMS技术定制开发，以满足场馆内部的基本行政管理功能。所提供的软件模块是组织机构管理、人员管理、文档管理、会议室使用管理、查询统计等几个业务模块。
协同IBMS 系统将物业管理中的空间管理、设备管理、固定资产管理、能耗管理、保安管理、收费管理、库存管理，以及日常办公中的员工管理、请假管理、会议室预定等功能集成到一个统一的管理平台上，实现了信息整合。其物业管理系统和日常办公系统都是基于协同工作流技术开发的，能够满足日益增长的业务流程自动化以及业务流程重组的需要。当单位的组织机构或者业务流程发生变化时，应用系统可以迅速而方便地进行更改。
3.5 其他功能
除了上述特点和功能以外，协同新一代IBMS 还提供电子化的值班管理、综合性的智能设备管理、面向统计分析的能耗管理、第三方系统快速接入等功能。
4 结束语
新一代协同IBMS 系列产品在沈阳奥体中心项目中的应用，不仅提升了奥体中心体育场馆的日常管理水平，还节约了资源，使沈阳奥体中心体育场馆的智能化集成水平上升到了一个新的高度，这充分说明了IBMS在体育馆项目中的适用性和优越性。
