冲刺射击系统方案
北京中意明安科技有限责任公司
2020/4/16
系统特点
网络化终点摄像计时及判读系统，它应用了先进的CCD（或CMOS）摄像技术、现代嵌入技术、网络技术、数据图像压缩处理技术、光学成像等光机电一系列高新技术，支持短跑和中长跑所有径赛项目，软件具备径赛比赛管理、图形智能化判读、手动判读、边比赛边判读、与田径比赛数据库实时连接、具备多种数据库接口,具备图像后处理功能，能够对已拍摄的图像进行局部放大和亮度、对比度调整。
电子记圈主要是用于冲刺射击记录运动员的圈数及时间，信号读取有效宽度1-8
米。数据读取角度60度，可双天线组合使用。芯片读取精度：0.01秒。
射击场地内必须有一条地毯,并等分为靶位.地线需要10厘米宽的红色胶带明确
标出.靶位是运动员对自己的靶子进行射击的指定区域。每个靶位应至少2米宽。
通过明显的标志将地线分成各个靶位，并以靶位号标示。比赛期间每名运动员都
应在自己的靶位上向对应靶子进行射击。每轮比赛中的运动员人数不可超过靶位

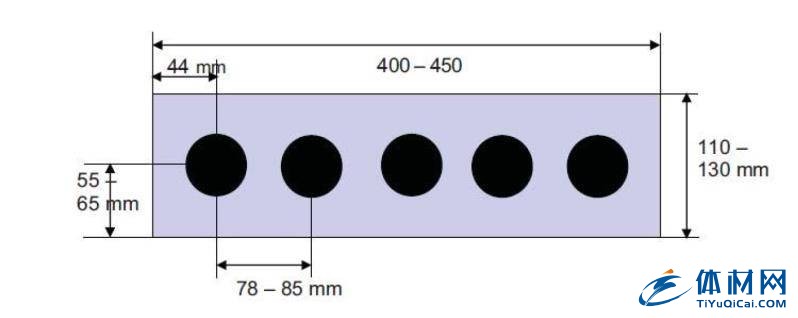

数。每名运动员必须向靶射击，靶机距地线10米。每套靶机有5个可以下降的
靶盘，靶盘直径35毫米，相邻两个靶心相距78-85毫米。靶盘必须涂为黑色，
悬挂在涂为白色的靶机上。靶盘在被击中后必须下落，或者有其它明确的信号能
够让运动员教练、裁判官员和观众看到击中。只有击中下落。或者有其它明确的
信号能够让运动员、教练、裁判官员和观众看到击中。只有击中下落或有其它明
确信号表明击中的，才可以算为击中。
我公司生产的冲刺射击设备，均有射击协会，田径协会各项认证报告，国家体育用品监督管理中心检测报告，可应用于体育比赛冲刺射击项目，是国际国内体育大赛必不可少的计时设备，该系统能迅速准确、实时地判断出运动员冲刺终点线的先后名次并读出成绩，保证体育竞赛的公平、合理。
本系统具有计时精度高、操作简便、判读速度快、成本低廉等优点，可打印成绩单、打印图像及发送成绩。符合中国射击协会，冲刺射击规则的要求。
系统组成

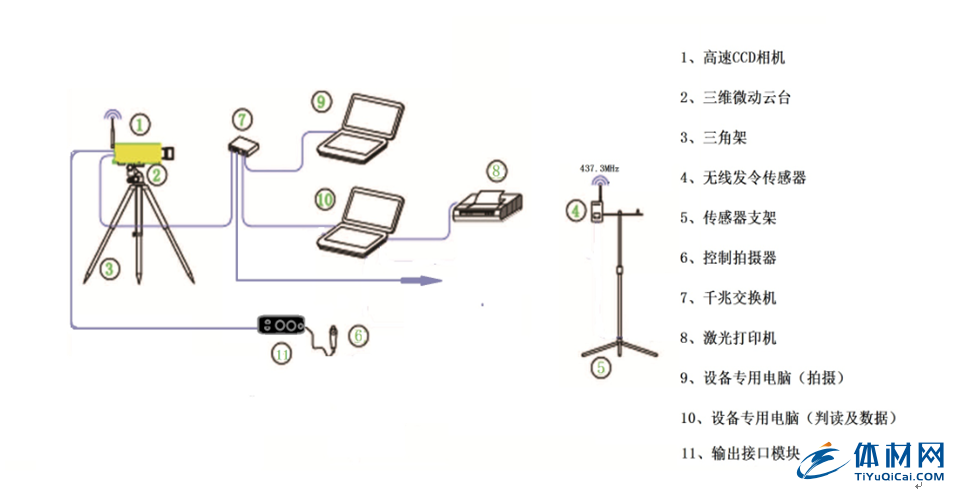

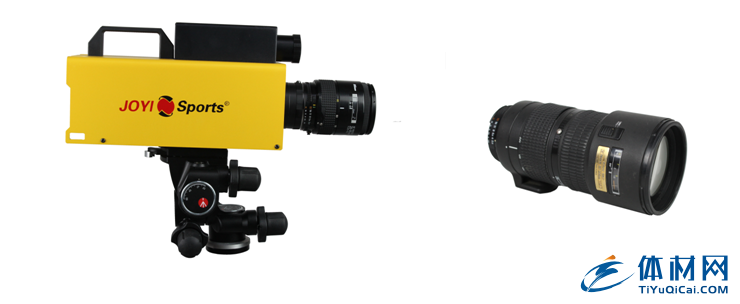

全套系统由高速CCD摄像机、三维微动云台、三角架、无线发令传感器、传感器支架、拍摄控制器、千兆交换机、激光打印机、设备专用电脑、相机输出接口模块、UPS 电源及比赛软件组成基本计时系统。
判读软件
电子记圈（计时）显示系统技术指标
系统组成
电子记圈（计时）系统中主要由记圈主机、定向天线（地毯天线）、芯片标签及记圈软件组成。

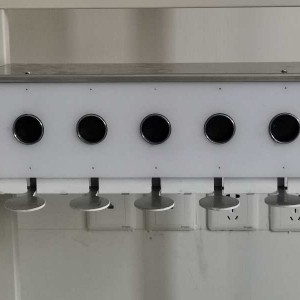

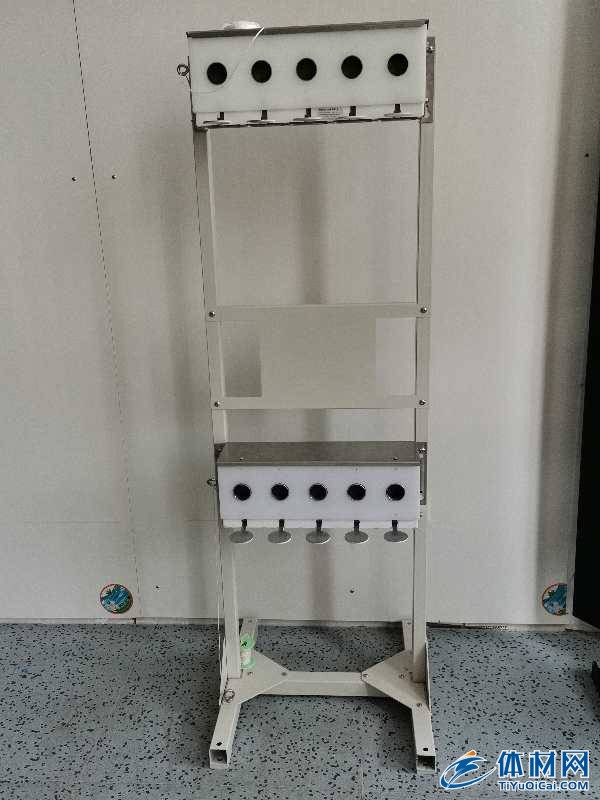

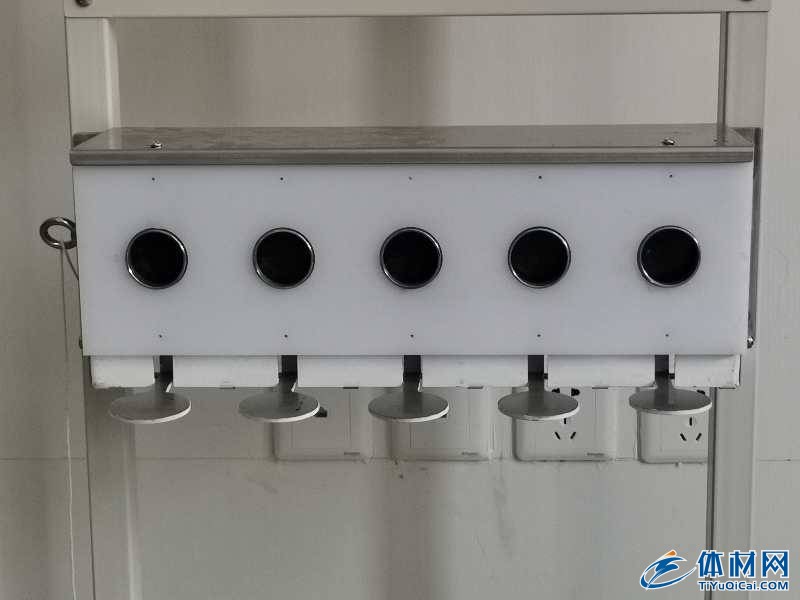

射击靶组成：
