LED击剑馆照明方案

击剑（Fencing）是体育运动项目的一种。运动员穿戴击剑服装和护具，在击剑场上以一手持剑互相刺击，被先击中身体有效部位的一方，为被击中一剑。有多种进攻技术和防守技术，并在规则许可的范围内运用各种战术取胜。比赛项目男子有花剑、重剑、佩剑，女子花剑、重剑、佩剑。均有个人赛和团体赛。团体赛为每队3人的队际相遇赛。个人赛先采用分组循环赛，然后根据组内成绩指数排位，进行单败淘汰赛。循环组赛为4分钟内先击中5剑者为胜。单败淘汰赛为每局3分钟，击中剑数累计，先击中15剑者获胜，最多打3局，每局之间休息1分钟。团体赛则根据个人赛成绩，直接进行单败淘汰赛。

关键词:击剑馆灯 击剑馆专用灯 LED击剑馆灯 LED球场灯 高悬挂荧光灯 金卤灯 击剑馆照明 击剑馆地灯 击剑馆灯光 击剑馆照明设计 击剑馆照明设计方案 体育照明设计 击剑馆灯光设计

目录

1、照明标准

2、布灯方式

 3、常用灯具

4、方案图片

5、常用灯具

6、案例

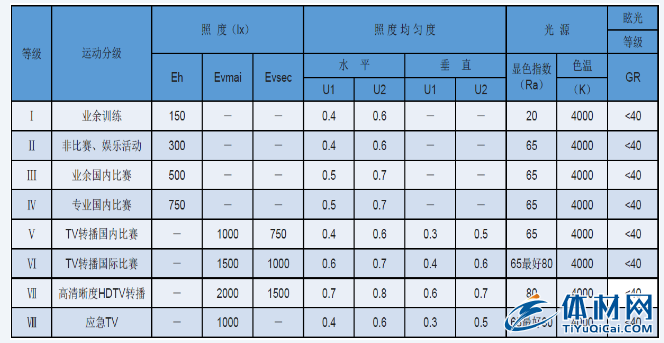

一、照明标准

运动项目：击剑                          C类

二、布灯方式

电视转播击剑比赛是比较困难的，因为击剑比赛运动员往往比较突然启动，迅速出剑，电视转播比较困难捕捉这么快的运动。而且击剑运动需要深色的背景，这样现场的观众和电视机前的观众才能够清晰地看到身着白色比赛服的击剑运动员和雪亮钢剑的快速运动。对击剑运动员而言，最重要的是有均匀的水平照度。面对摄像机来说，平行于长台的面上需要有足够的垂直照度。与主摄像机侧相反的平面上的垂直照度至少要达到主摄像机侧平面的确1/2，这行提供良好的比赛立体感，也有助于裁判看清运动员的动作。击剑运动员的头盔会产生一种特殊的反射光，将会有可能射入运动员的眼睛。

击剑地是一块相对较小的区域，因此击剑的照明设计可以有舞台照明设计的特色，但绝对不是舞台照明，更不需要调光。灯具应沿长台两侧布置，瞄准点在长台上，瞄准角在50~60度之间。这会使头盔反射光降至最少。主摄像机一侧的灯具间距宜为对侧的2倍。卤钨灯或金卤灯均可使用。
奥运会击剑比赛的灯具瞄准准则如下：
1．击剑比赛的照明设计尽管主要是为了最大限度地保证运动员视觉上舒适度，但也应为电视转播创造一种总体水平上合适的环境以使电视画面主题生动。
2．照明设备的最低安装高度应高于比赛场地4米。
3 灯具瞄准角应小于等于65度。
4照明设备应该满足摄影棚和演播室的要求，应该具备满足目的要求的眩光控制设备。
5．照明设备不应当安装在比赛场地上方，也不应安装在比赛场地中心线的20度范围内。
6 照明设备应该安装在60度范围内，（两边赛场中心垂线成30度交角）其目的是防止运动员受眩光影响。
7． 所有照明设备均不应直接瞄准摄像机，最好是不要在以摄像机为顶点的50度圆锥内。
8 在安装照明设备时，应使其在比赛场地地面的反射光不能到达摄像机。
9． 如果一架大型摄像机置于照明设备水平瞄准角向两边各偏转25度所形成的水平线确定的区域内，有下列两种情况之一：
1）通过照明设备和摄像机的水平面的垂直角为25度
2）照明设备的瞄准角大于40度。
那么照明设备的位置和瞄准角的设计应使灯泡的发光区不进入摄像机的视野。
10．光应至少从三个方向到达比赛场地的任何一点，就大型摄像机而言，第三个方向的光应对其它一个或两个方向上的光形成“背后照明”
11．投射到主要摄像机一边的光通量与相反面的光通量之比应为50%~60%
12在任何照明设备和整个比赛场地中的任何一点之间应有畅通的路径，不应有任何的建筑物或材料挡在其间，站在比赛场地任何位置均可以清楚地看到每件照明设备。
13．照明设备的控制装置不能有噪音。

三、常用灯具

推荐选用球场专业投光灯和高效LED灯具做为击剑场馆的照明配置。

球场专业投光灯性能特点：灯具轻便，配有容易搬运的手柄，同时配有360º调节的安装支架；同时配有精确的瞄准器配件，安装在灯体的顶端或低端；环境温度：可适应室内外常规天气使用；通过逐步改进，灯具的发光效率及光的有效利用率大大提高；独特椭圆形光学系统配合新型光源，保证整体效率具有高的可靠性，低眩光和最佳的照明水平，外观紧凑美观，风阻系数小，重量轻。灯具具有独特设计的配光曲线；光束精准、多种配光、瞬间启动等特点。

高效泛光球场LED灯具性能特点：专利“鳍片式”散热结构设计LED散热面积更大，热导性能更佳，不但有效降低了LED结点升温，而且光衰更低寿命更长，同时产品重量更轻、安全使用性能极高，是市场上适合体育照明使用的高科技LED灯具产品。

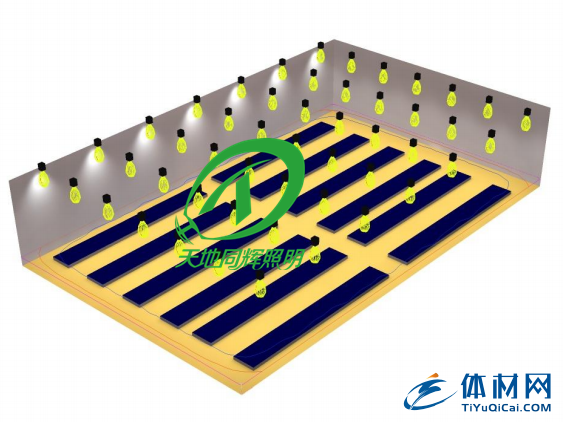

四、方案图片

五、应用灯具

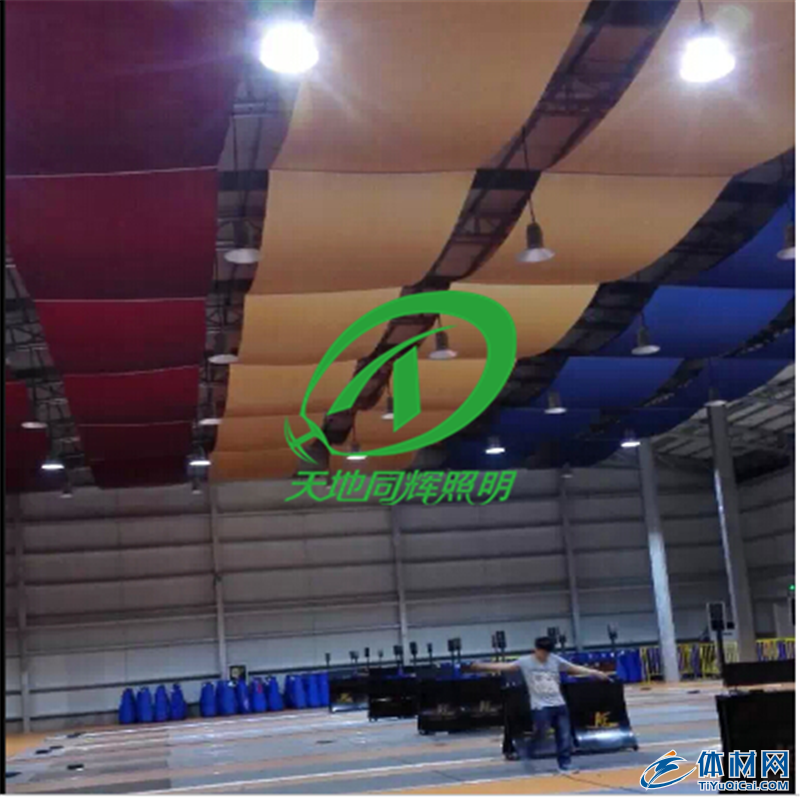

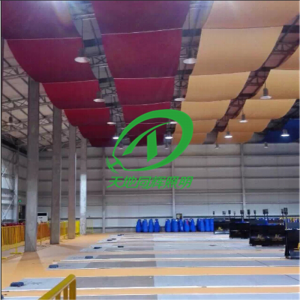

六、案例
